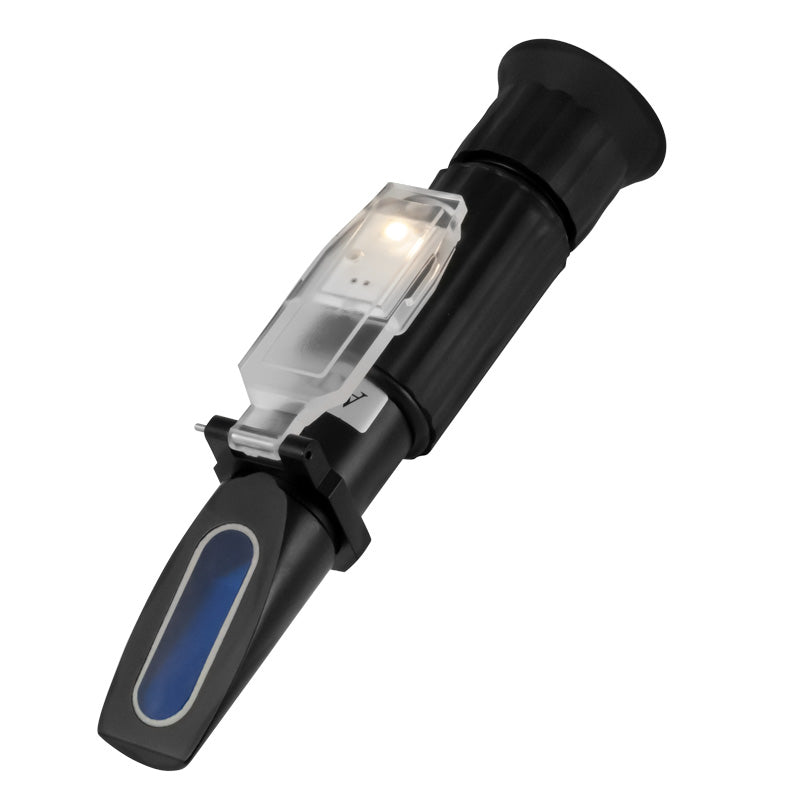

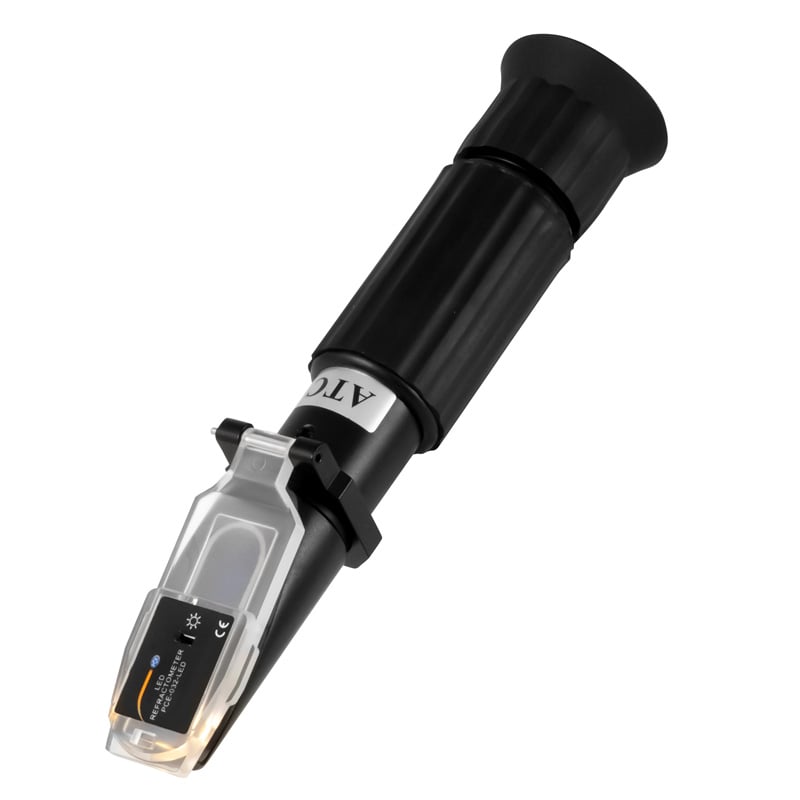

Um refratômetro é um instrumento óptico usado para analisar o comportamento da luz à medida que ela passa de um meio para outro. Portanto, é muito importante que tanto o prisma quanto a tampa do prisma estejam limpos, secos e sem arranhões. Este refratômetro Brix iluminado funciona como praticamente qualquer refratômetro analógico portátil: ele usa o princípio da luz transmitida, tornando-o adequado para analisar líquidos transparentes. Um refratômetro Brix analógico normalmente opera com luz ambiente passando pela tampa do prisma, pela amostra e pelo prisma. Este refratômetro integra iluminação LED na tampa do prisma. Isso permite que as medições sejam realizadas independentemente da luz ambiente, mesmo em locais com pouca iluminação. A escala é ajustada à iluminação LED. Medições em vinícolas, laboratórios, áreas de produção ou oficinas podem ser realizadas com este refratômetro Brix iluminado sem a necessidade de verificar a escala na respectiva luz artificial e reajustá-la, se necessário.

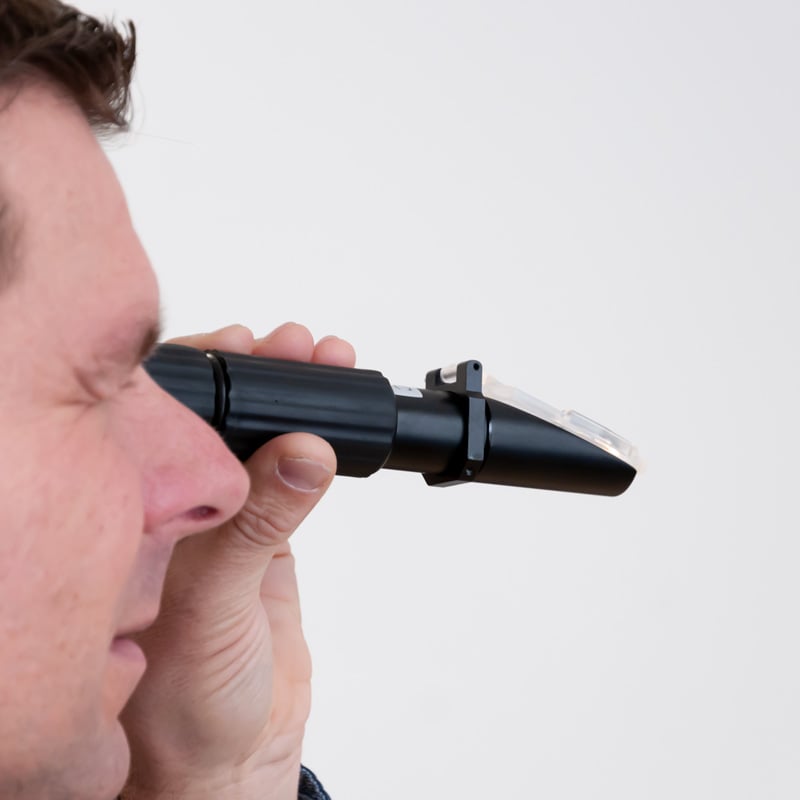

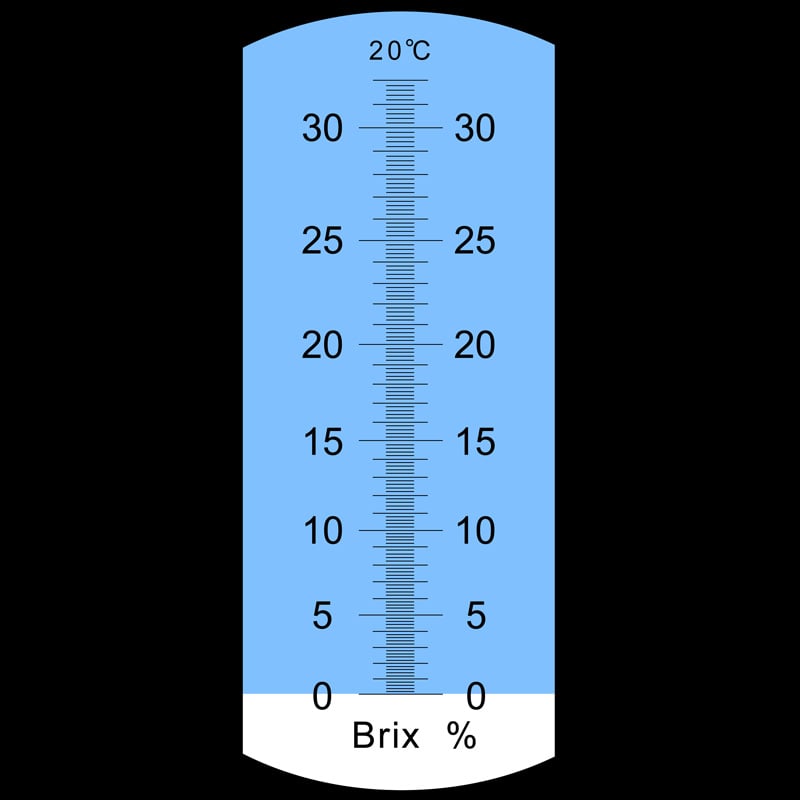

A luz LED é refratada no ponto de transição do líquido da amostra para o prisma de medição e direcionada através de uma lente para um disco com uma escala de medição. O índice de refração do líquido examinado determina o ângulo em que a luz do prisma de medição atinge a lente. O ângulo de refração determina quais áreas da escala de medição são iluminadas. Na fronteira entre a luz e a escuridão, o valor do líquido testado pode ser lido na escala. Dependendo dos componentes utilizados, os refratômetros Brix podem ser projetados para diferentes faixas de medição. Este refratômetro iluminado tem uma escala de 0 a 32% Brix e uma divisão de escala de 0,2% Brix. Isso significa que ele pode ser usado em muitas áreas e também é adequado para o controle de qualidade de aditivos técnicos, como refrigerantes e lubrificantes. O contraste da exibição da escala pode ser ajustado à acuidade visual do usuário girando a ocular.

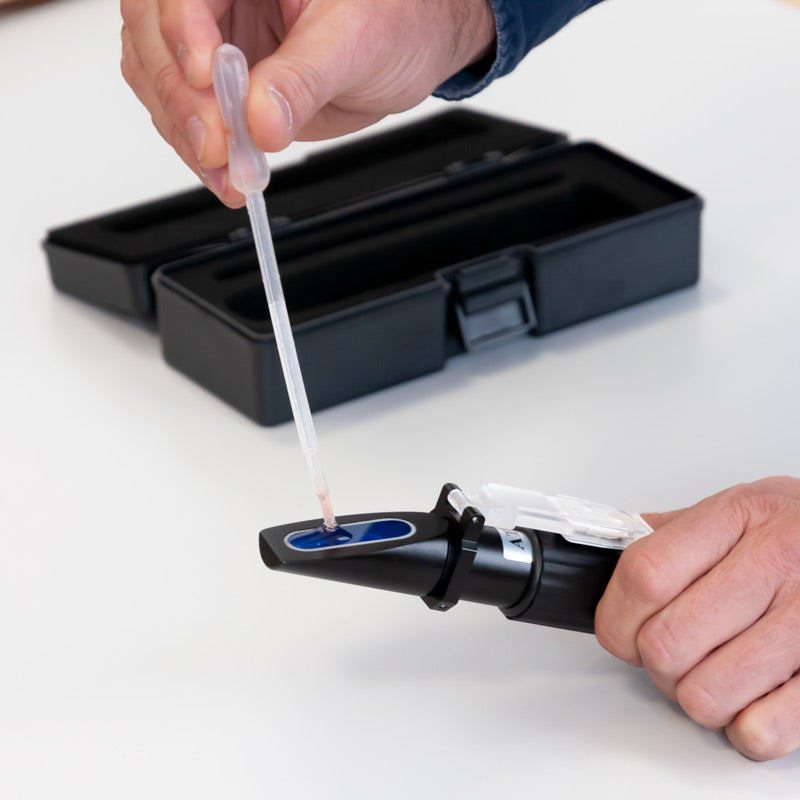

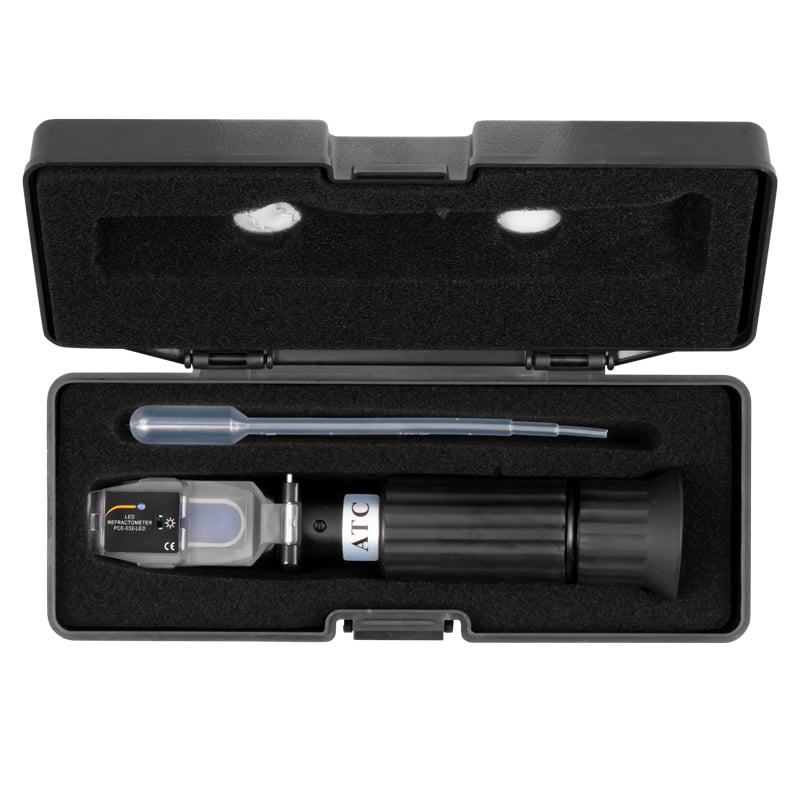

Você pode verificar a precisão do refratômetro Brix iluminado usando água destilada e um líquido de calibração especial. Se você não ler um valor de 0% Brix, ou o valor correspondente do líquido de calibração, ao usar água destilada, você pode ajustar o valor usando o parafuso de ajuste. Você pode encontrar o parafuso de ajuste na parte superior do dispositivo, próximo ao suporte da tampa do prisma. Uma chave de fenda adequada está incluída no conteúdo da entrega. Também estão incluídos no estojo do refratômetro Brix um conta-gotas e um pano de limpeza para proteger o dispositivo contra sujeira e danos.

A escala do refratômetro Brix iluminada é projetada para operar a uma temperatura de 20 °C. É importante observar que o índice de refração de um material depende da temperatura. Por esse motivo, é importante garantir que tanto o dispositivo quanto a amostra estejam à mesma temperatura. Como a temperatura ambiente à qual o dispositivo deve ser adaptado muitas vezes não é de 20 °C, a compensação de temperatura integrada facilita a medição. Semelhante aos termômetros, o refratômetro Brix analógico utiliza uma fita bimetálica. A escala Brix muda dependendo da deformação da fita devido à temperatura. Isso garante a obtenção do valor Brix correto. Sem essa compensação automática de temperatura, frequentemente abreviada como ATC, seria necessário calibrar constantemente o valor para a temperatura correspondente ou, adicionalmente, medir a temperatura e corrigir o valor Brix medido para 20 °C.
